Strié (ST40)
Notre panneau mural isolé en métal strié offre une solution extérieure ou intérieure économique lorsqu’un aspect plat et propre est recherché. Les stries nominales en relief ajoutent de la rigidité et assurent une tolérance de planéité acceptable. Ces panneaux sont une solution pour créer une façade moderne pour les bâtiments commerciaux légers, les entrepôts, les écoles, les centres commerciaux et les installations industrielles.
Les accessoires sont disponibles, y compris : les attaches, les clips de fixation dissimulés, les produits d'étanchéité, les solins formés par frein.
Sélection de produit
| Panneau | Largeur(s) | Longueurs | Épaisseurs | Propriétés isolantes Valeur « R » ** | Orientation de l’installation | Informations sur la spécialité |
|---|---|---|---|---|---|---|
| Strié (ST40) | 101,6 cm (40 po) de série. 91,4 cm (36 po) disponible | 2,4 m à 12 m (8 pi à 40 pi) maximum | 2 po | 16 | Vertical ou Horizontal | Disponible en panneau fiRe classé 1 heure : ST40-F (4.5 po = R-32) |
| 2,5 po | 20 | |||||
| 3 po | 24 | |||||
| 4 po | 32 | |||||
| ** Valeur R testée conformément à la norme ASTM C518/C1363 à une température moyenne de 4,4 °C (40 °F) ajustée pour une vitesse du vent de 24 kph (15 mph).
*Consulter AWIP pour les longueurs de panneau requises supérieures à la norme publiée. (Exception – tous les panneaux coupe-feu) |
||||||
| Panneau | Métal | Finition en métal | ||||||
|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Extérieur | Intérieur | |||||
| Profil | Calibre standard | Calibre disponible | Profil | Calibre standard | Calibre disponible | |||
| Strié (ST40) | Gaufré et strié | 24 G-90 Galv. | 24, 22 | Côtes Mesa gaufrées et légèrement planquées | 26 G-90 Galv. | 24, 22 | Norme PVDF. SMP disponible | Polyester standard PVDF et SMP disponibles |

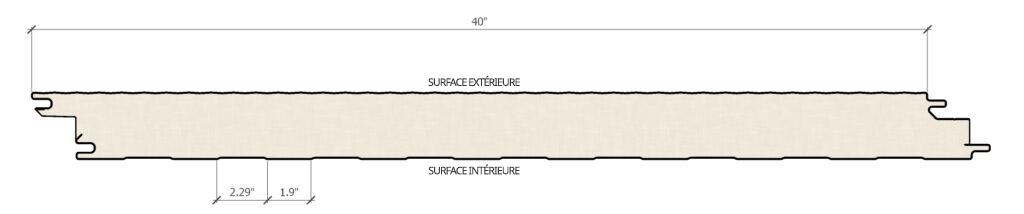

Données techniques
Panneaux muraux en métal strié (ST40)

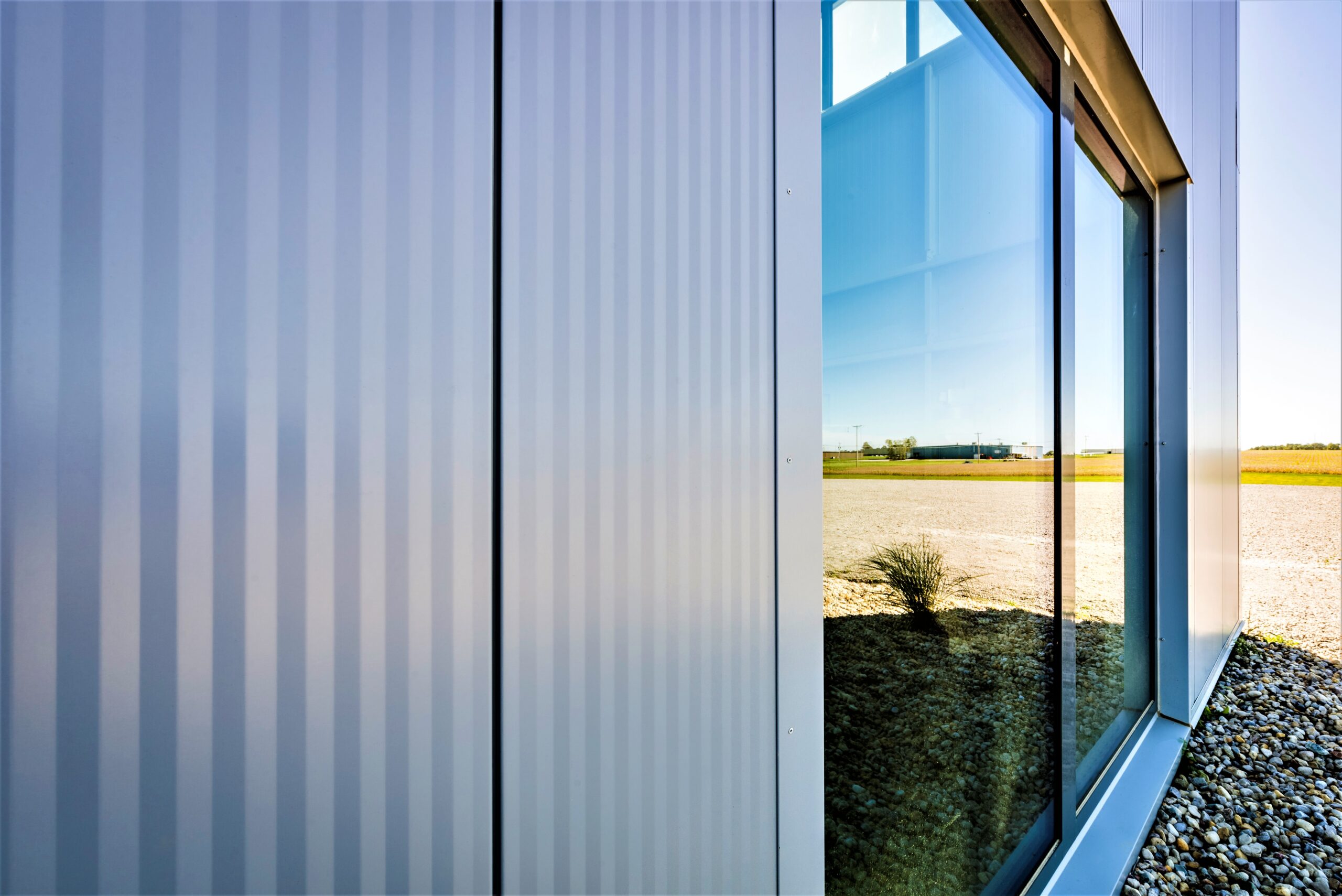

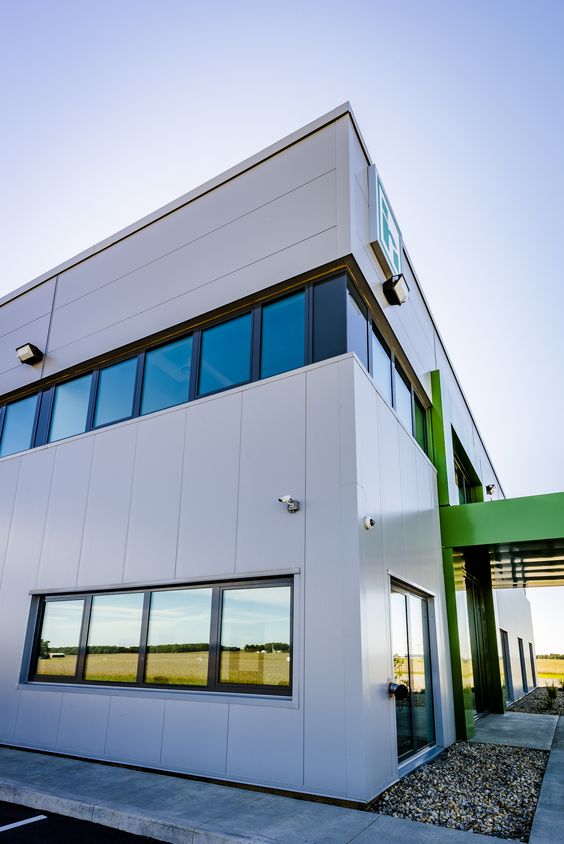

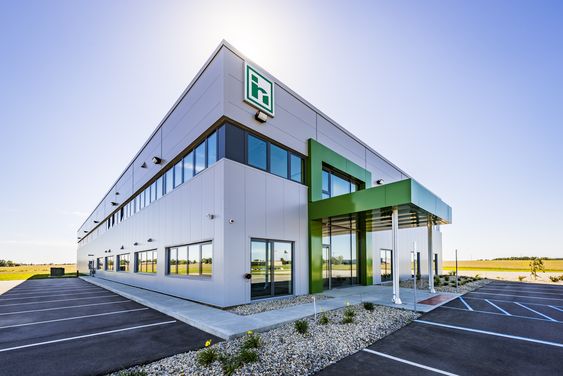

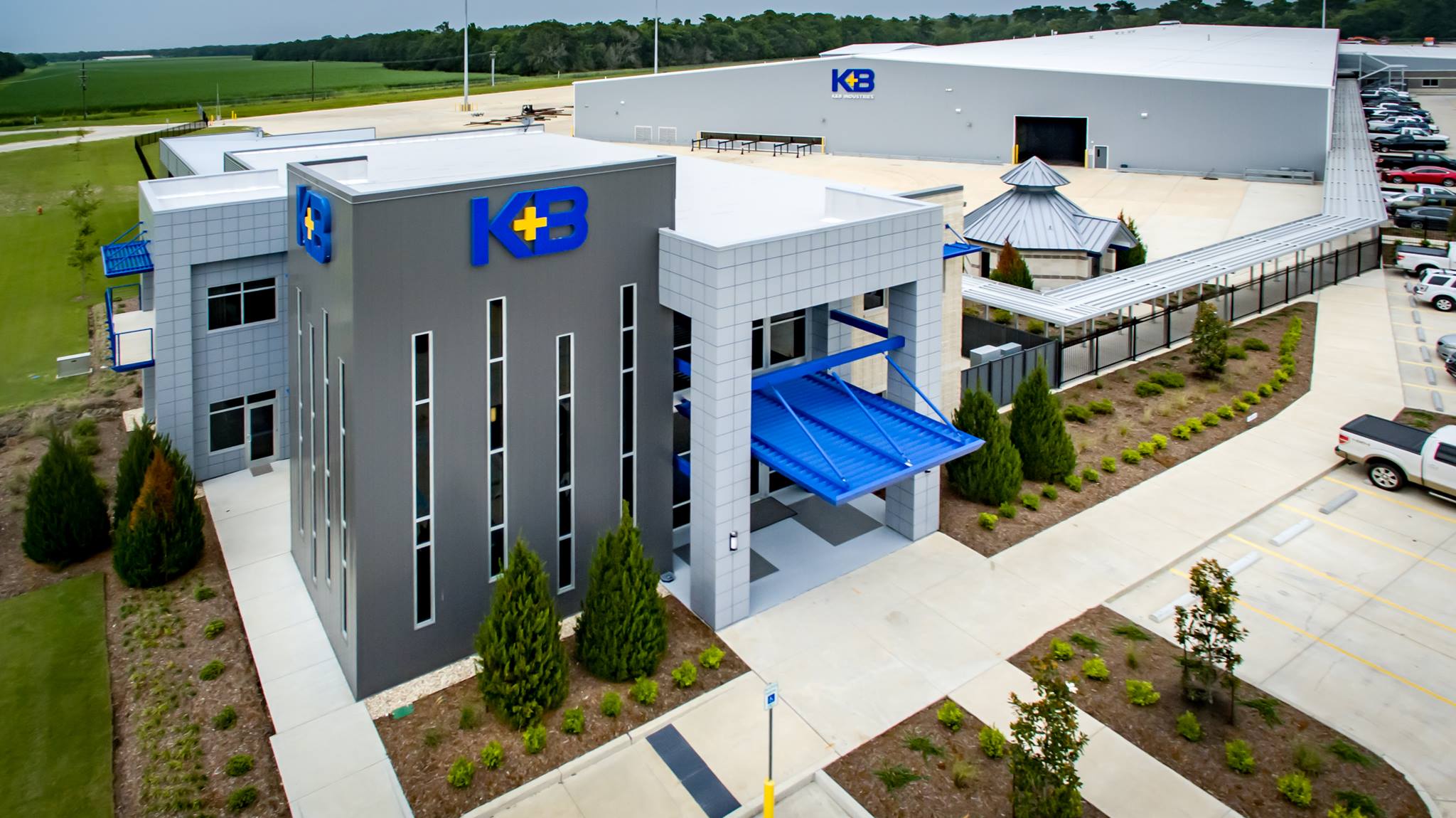

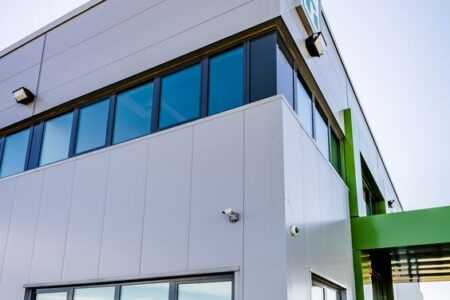

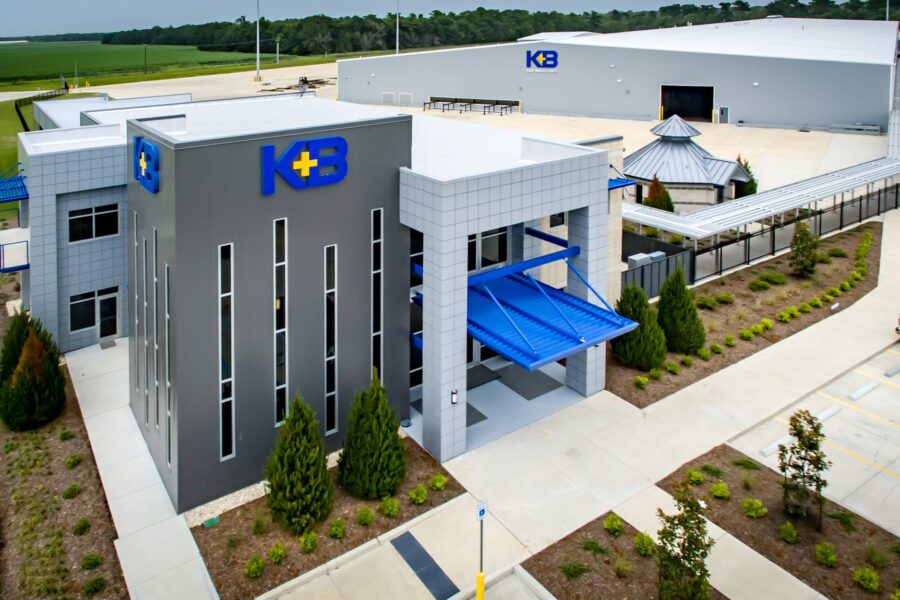

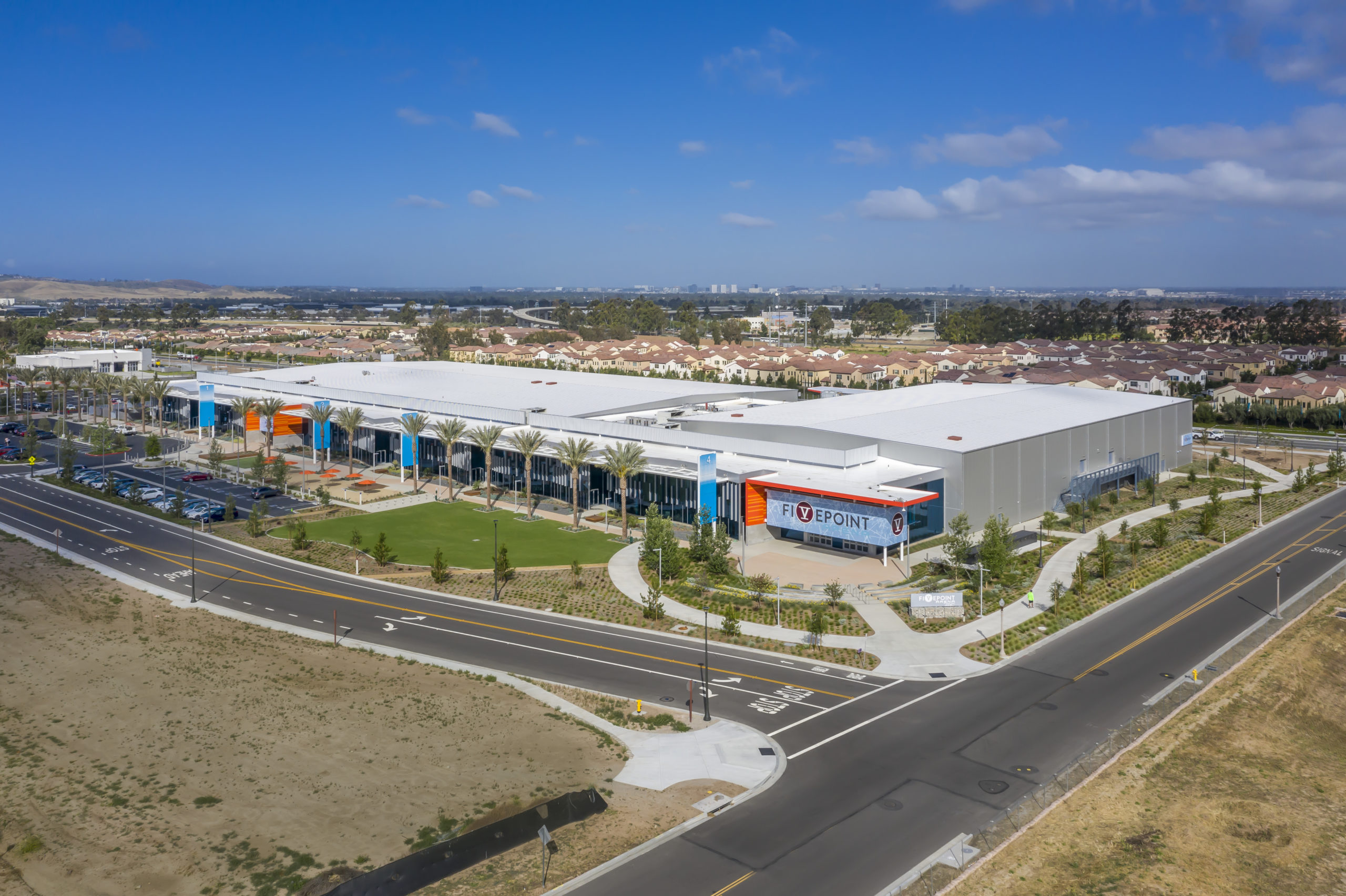

Galerie
Caractéristiques et avantages
- Le joint de chevauchement du panneau s’aligne automatiquement et permet une application facile du mastic au niveau de la menuiserie du panneau
- La surface métallique extérieure standard est en acier gaufré 24 ga G-90/AZ50 avec des revêtements extérieurs PVDF et SMP standards. (D’autres revêtements peuvent être disponibles.)
- De légères ondulations de la surface extérieure font onduler la lumière et limitent l’apparition d’imperfections de surface
- Le panneau composite simplifie la conception, réduit la complexité, améliore l’efficacité et réduit les coûts d’installation
